测河道流量用什么流量计,采用转子式流速仪法?

2022-05-09

测河道流量用什么流量计,采用转子式流速仪法?

目前,我国河流、渠道流量的测定主要采用的是接触式测流技术,为常用的方法为转子式流速仪法、超声波时差法和多普勒ADCP法。转子式流速仪法的缺点主要是需要人工操作,劳动强度大,而转子式流速仪又存在机械惯性,响应速度慢的缺点,无法测量快速变化的湍流,并且转子式流速仪需要定期检定和维护,流量较大时无法入水测量。超声波时差法使用的超声波流量计的缺点主要是仪器对水质要求较高,仪器必须在清水中工作,水中漂浮物要少,在浑浊的水中或在测量狭窄的渠道(渠宽小于3倍水深)时精度较差。多普勒ADCP法的主要缺点是必须进行船载测量,需要人工操作,测量泥沙或杂质含量较高的水质时准确度较差,对于宽度较小的渠道无法进行测量,流量较大时测量船也无法进行工作。

由此可见,设计出一种对渠/河道水流流量可实现精准测量、适于普遍推广的明渠测流方案,是目前急需解决的问题。

1.渠/河道非接触式在线测流系统,其采用非接触式单或多固定测点测流技术,对渠道、河道内断面流量可实现在线连续测流,测流精准度高,对水质适应性强,无需人工参与,免维护,使用寿命长。

一种渠/河道非接触式在线测流系统,其特征在于:它包括跨越渠/河道两侧、架设在渠/河道水面上方的桁架,桁架上安装有雷达水位计、至少一雷达流速仪,其中:雷达水位计的探测端朝向渠/河道内水面并与水平面相垂直,雷达流速仪安装于保护外壳内,保护外壳安装在桁架上,雷达流速仪的探测端朝向渠/河道内水面并与水平面相倾斜,桁架上安装有控制箱、太阳能电池板、风速风向仪、避雷针,雷达流速仪、雷达水位计、太阳能电池板、风速风向仪、避雷针与控制箱内的控制器相连。

非接触式雷达测流的优点:

1、采用非接触式单或多固定测点测流技术,对渠道、河道内断面流量可实现在线连续测流,测流精准度高,对水质适应性强。

2、可采取多雷达流速仪的布设方式,多固定点的同步测流可实现相控阵式测流效果,极大提高了流速、流量测定的精度和速度。

3、雷达流速仪与水面无接触,自身无任何转动,不存在机械磨损问题,使用寿命长。

4、操作无需人工参与,结构稳定可靠,受水毁影响小,不受污水腐蚀,不受泥沙影响,成本低,免维护,使用寿命长,适于各种宽度的渠道、河道上推广普及。

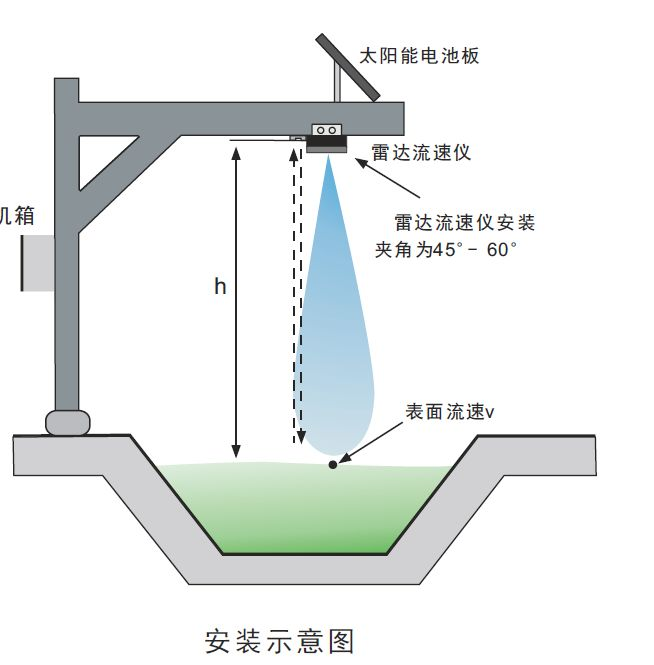

安装示意:




雷达流速仪和雷达的水位计安装十分简便,只需要设备对着水面就可以了,非常适用于一些环境恶劣的野外进行安装。

2.接触式多普勒超声波流量计 可以准确的计算出河流断面的平均流速,非常适用于一些渠道,管道以及比较小的河道进行测量,流速的精度1%,超声波斜向上发射出一束超声波,遇到水中的颗粒或者气泡被反射回来,基于这种频移差来测得流速,设备内置压力式水位计,通过水位和断面的关系来计算过流面积,流速乘以过流面积从而得到流量,测的流量是需要提前输入河道的形态。

很多人会说如何测量河道流量?这个就需要人工去测绘了,水文工作者是一个非常辛苦的职业,他们会一点点的去拿尺人工测量每一个点的水深,描绘出一定的曲线,这对于一些比较浅的河道还是一件容易的事情,如果是对于一些比较宽的河道,那么就需要搭载船只去测量,或者配置专门的测深仪来进行测量了。我司是专注做水流量研发的,他们有特定的软件指需要输入断面的形态就可以自动的知道这个断面的过流面积了,为很多工作者带了了便捷。
