万向型双金属温度计测量石油温度

2021-06-01

                      万向型双金属温度测量石油温度

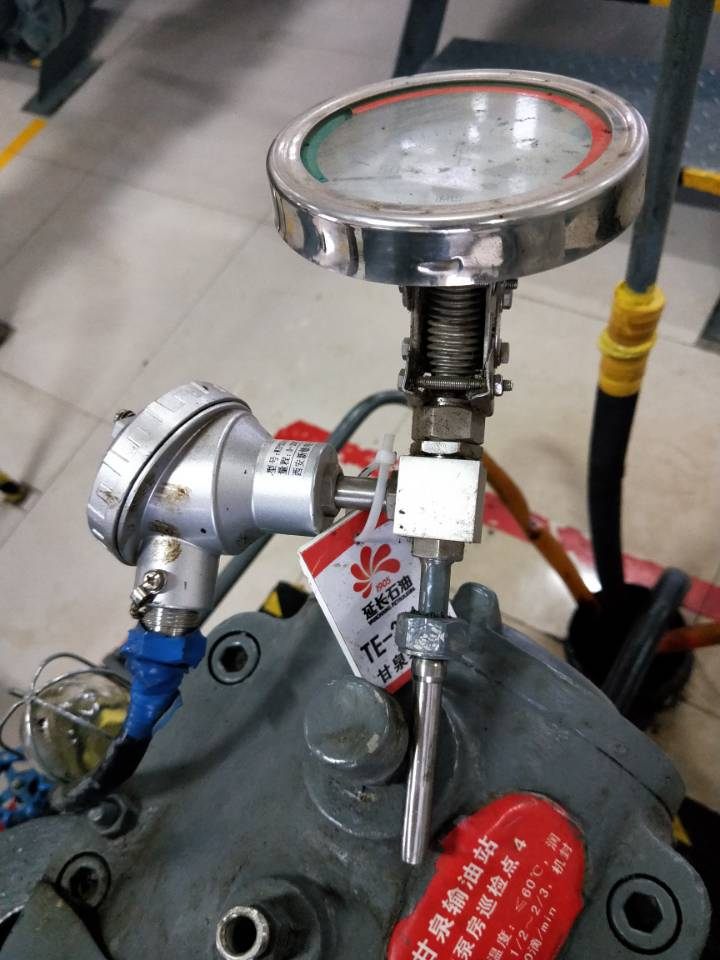

万向型双金属温度计测量石油温度(图1)

万向型双金属温度计在选择安装部位和插入深度时要注意以下几点:

1)为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。

2)带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

a、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

b、对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;

c、假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1 m即可;

d、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管





end
