48路彩屏无纸记录仪XM8000

产品概述

XM8000中长图彩屏无纸记录仪集显示、处理、记录、积算、报警和配电等多种功能于一身;可以同时具有48路模拟量输入、24路模拟量输出、24路报警输出、16 路配电输出;采用10.4英寸800×600 TFT真彩液晶显示屏,配以中文显示界面,画面大而清晰;按键和旋钮联用使操作更灵活简便,符合工业人员的操作习惯;内部采用超大容量的NAND FLASH作为历史数据的存储介质,真正实现无纸记录仪强大的记录功能,使用RS232/485通讯,也可通过USB接口直接与电脑通讯,标准MODBUS-RTU协议,数据可直接通过U盘导出,U盘即插即读,无需任何操作;分析软件可导出EXCEL数据格式或曲线格式,直接打印即可,主要应用在治金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场


产品介绍

48路彩屏无纸记录仪XM8000

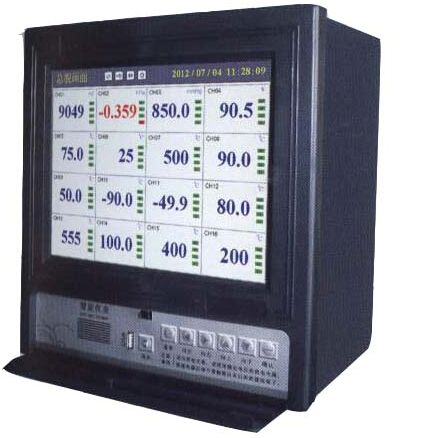

一、 48路彩屏无纸记录仪XM8000(图1)产品简介

XM8000中长图彩屏无纸记录仪集显示、处理、记录、积算、报警和配电等多种功能于一身;可以同时具有48路模拟量输入、24路模拟量输出、24路报警输出、16 路配电输出;采用10.4英寸800×600 TFT真彩液晶显示屏,配以中文显示界面,画面大而清晰;按键和旋钮联用使操作更灵活简便,符合工业人员的操作习惯;内部采用超大容量的NAND FLASH作为历史数据的存储介质,真正实现无纸记录仪强大的记录功能,使用RS232/485通讯,也可通过USB接口直接与电脑通讯,标准MODBUS-RTU协议,数据可直接通过U盘导出,U盘即插即读,无需任何操作;分析软件可导出EXCEL数据格式或曲线格式,直接打印即可,主要应用在治金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场

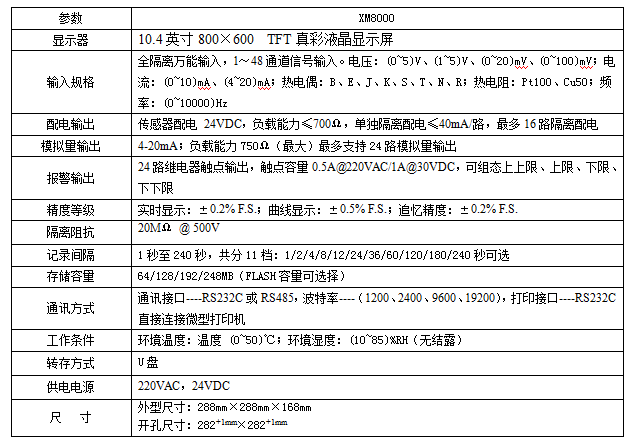

二、技术指标


三、产品特点

1、全中文系统菜单,在线参数设置,通过面板按键可以在线组态和参数设置,界面友好,操作方便;

2、直接具有USB U转存功能,导出处理数据更方便;无需拆下记录仪到电旁用数据线连接电脑导出数据;

3、用户可以通过数据管理软件对所取数据进行分析、WORD或EXCEL等OFFIC文档查看、并可将图表或报表存档、打印出来;

4、可以组态显示,工程位号、工程单位、流量累积;

5、记录时间:各通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关,计算公式如下:

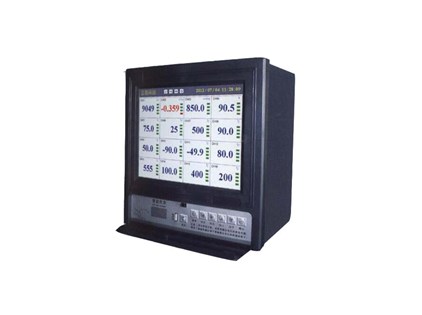

48路彩屏无纸记录仪XM8000(图2)

6、显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999

7、继电器报警:外接声光报警器,设定上下限,超限能自动报警;

8、断电保护时间: 内置FLASH存储器保护参数和历史数据,断电后可永久保存;

9、可另配微型打印机:支持手动打印数据、曲线,定时自动打印数据,满足用户现场打印的需要;

10、提供传感器配电输出和模拟量变送输出,信号输出带有标准的MODBUS通讯协议

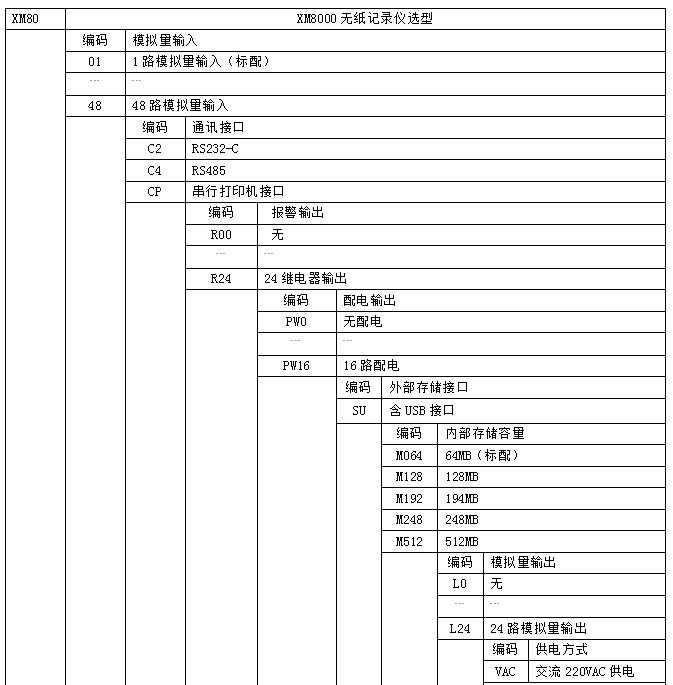

四、产品选型表


注:模拟量输入与输出之和不能大于48通道
