位移传感器配套仪表

XSAEW系列

产品概述

产品介绍

XSAEW系列(单输入、高精度)

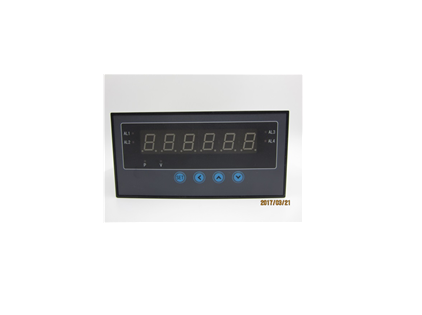

 配接电阻尺,电位器。XSAEW系列(图1)

 6LED显示,显示范围是-9999999999

 针对电阻尺(电位器)的特点,输入电路做了优化

 显示、测量稳定性提高,抗电磁干扰、串模干扰的能力提升。

 0.05级精度,测控速度每秒5200次可设置,显示范围-9999999999

 面板按键及开关量输入置位功能。

 10点折线修正功能。

 可选配14点报警输出。包括测量值上限、测量值下限,偏差上限,偏差下限,偏差绝对值上限、偏差绝对值下限六种基本报警方式和待机上、下限,待机偏差上、下限四种待机报警方式。

(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)。





内容

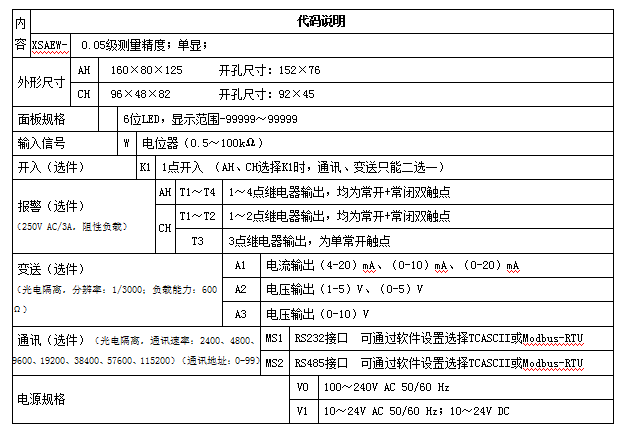

代码说明

XSAEW-

0.05级测量精度;单显;

外形尺寸

AH

  160×80×125      开孔尺寸:152×76

CH

  96×48×82        开孔尺寸:92×45

 面板规格


 6LED,显示范围-9999999999

输入信号

W

电位器(0.5100kΩ)

开入(选件)

K1

1点开入 AHCH选择K1时,通讯、变送只能二选一)

 报警(选件)

250V AC/3A,阻性负载)

AH

T1T4

14点继电器输出,均为常开+常闭双触点

CH

T1T2

12点继电器输出,均为常开+常闭双触点

T3

3点继电器输出,为单常开触点

变送(选件)

(光电隔离,分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4-20mA、(0-10mA、(0-20mA

A2

电压输出(1-5V、(0-5V

A3

电压输出(0-10V

通讯(选件)(光电隔离,通讯速率:240048009600192003840057600115200)(通讯地址:0-99

MS1

RS232接口  可通过软件设置选择TCASCIIModbus-RTU

MS2

RS485接口  可通过软件设置选择TCASCIIModbus-RTU

电源规格

V0

100240V AC 50/60 Hz

V1

1024V AC 50/60 Hz1024V DC
