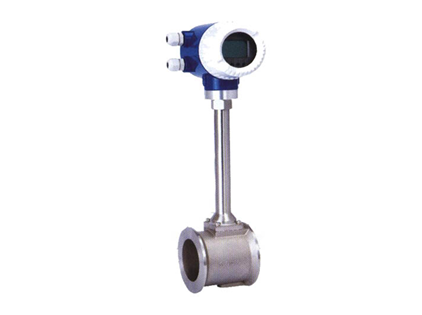

LUGB管道式涡街流量计

产品概述

LUGB型涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。


产品介绍

LUGB管道式涡街流量计

一、 产品概述

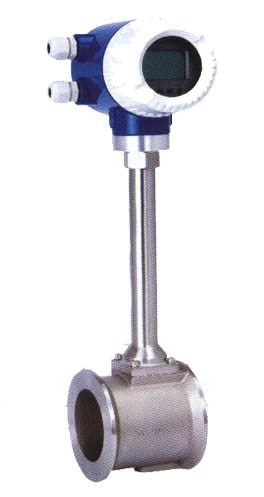

LUGB型涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。LUGB管道式涡街流量计(图1)

本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

二、 产品特点

◆无可动部件,长期稳定,结构简单便于安装和维护,形式多样,有管道式和插入式流量传感器形式

◆精确度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%

◆测量量程范围宽,在雷诺数为2*104~7*106范围内,可达120

◆压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表

◆采用消扰电路和抗振动传感头,具有一定抗环境振动性能

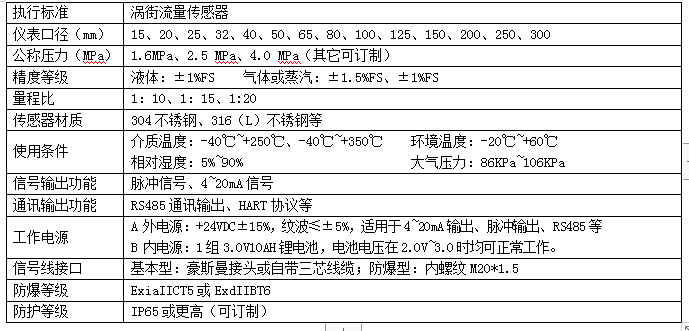

三、 技术参数

LUGB管道式涡街流量计(图2)

四、 产品选型

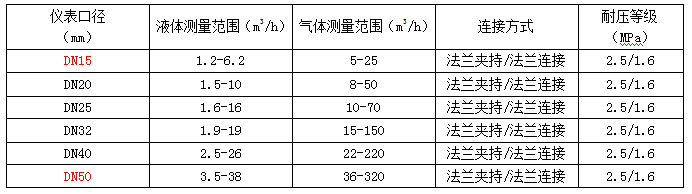

一般液体和气体适用流量范围见表2

LUGB管道式涡街流量计(图2)

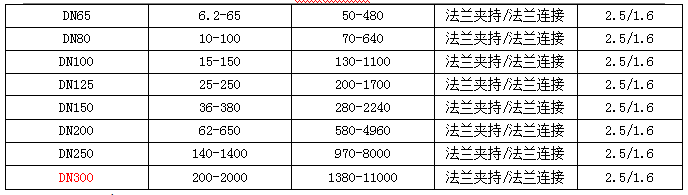

LUGB管道式涡街流量计(图3)

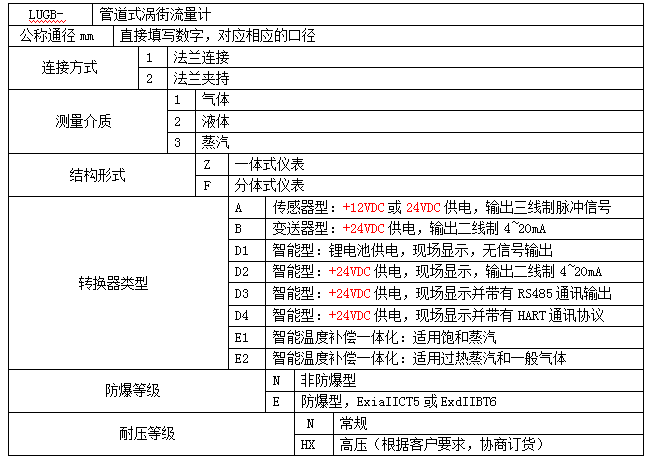

 五、 选型代码

LUGB管道式涡街流量计(图4)
