BPK104P智能压力控制器

一、产品简介

BPK104PT 系列智能压力控制器是集压力测量、显示、输出、控制于一体的智 能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传 感器，由高精度的 A/D 转换，经微处理器运算处理，现场显示，并输出一路模拟量 和两路开关量。 该智能压力控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水 电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显 示和控制。

二、产品特点

1、100mm 标准表盘设计

2、两路控制点现场设定

3、4~20mA 标准信号输出（可选）

4、两路控制点继电器输出 220VAC 3A

5、4 位 LED 数码管显示，无视值误差

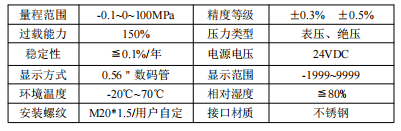

三、技术性能

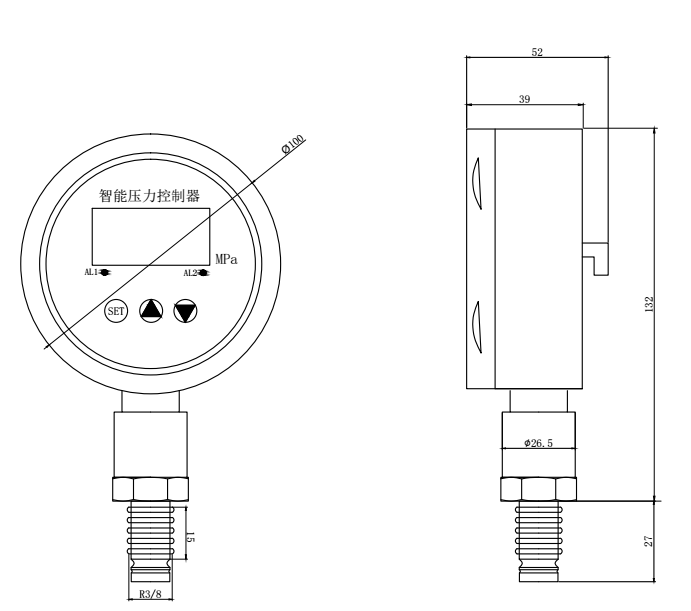

四、外形尺寸 （单位：mm）

五、安装

1、机械连接： BPK104PT 系列智能压力控制器可以通过压力管接头（M20×1.5）(其他尺寸接头可在订货时说明)直 接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解 耦。 注：量程小于 100KPa 时必须垂直安装。

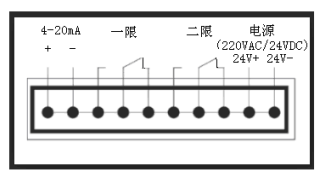

2、电气连接 为了防止电磁干扰的影响应注意以下事项：  线路连接尽量短  采用屏蔽线  尽量避免直线接近引起干扰的用户装置或电器和电子装置的接线  若用微型软管安装，壳体必须单独接地
