一、概述:
如何方便及时的掌控一个地区内多个管路的温度,依靠传统的人工抄表工作方式,工作量大,数据回传不及时,费时费力。多路温度巡检控制系统在此背景下产生,适合于信号点多、但变化不是很快或者响应速度要求不高的场合,如通讯机房、办公室、车间、仓库、医院、档案馆、冷库、试验设备、暖通空调、农业养殖等环境的温度测量,或工业现场、医疗、食品、水电、水利等行业的温度测量等。
48路温度巡检控制系统适用于多点测量显示及控制,集多台仪表功能于一体,一次可巡检1~48路测量信号,可巡回检测和显示多路信号,与温度传感器、变送器配合使用,每个通道可分别独立设置上下限报警控制、变送输出、数据采集打印及通讯。
自动巡检、手动定检可自由切换,巡检通道切换时间及通道有效数可任意设定。软件平台,具备二次开发能力,以满足特殊的功能。先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便。多重保护、隔离设计、抗干扰能力强、可靠性高。
二、方案设计
由于客户现场的环境震动比较大,温度变送器在震动大的环境稳定性太差,采用pt1000测温的温度传感器在现场环境震动大的情况下影响不太大,传输距离相对来比较远。
因此温度监测系统设计为由48路温度传感器将采集到的信号传输到一台48通道温度巡检仪,再通过RS485通讯方式传入监控系统。
巡检仪带液晶显示,一次性最多能显示16路,可以切换三次来看测量的数据。总方案如下图所示:
二、硬件选型:
硬件组成:铂电阻温度传感器WZP027、48路温度巡检仪和温度控制柜。

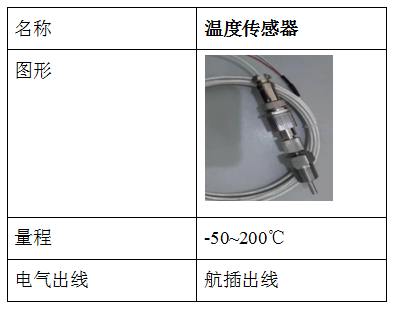

温度传感器
温度巡检仪
温度控制柜
