装配式/铠装式铂电阻温度传感器

WZPK系列铠装铂电阻

产品概述

铠装铂电阻是一种温度传感器,它比装配式铂电阻直径小,易弯曲,抗震性好,适宜安装在装配式铂电阻无法安装的场合。铠装铂电阻外保护套管采用不锈钢,内充满高密度氧化物质绝缘体,因此,它具有很强的抗污染性能和优良的机械强度,适合安装在环境恶劣的场合。铠装铂电阻可用于测量-200~500℃范围内温度,可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性,可为显示仪,记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号。


产品介绍

WZPK系列铠装铂电阻

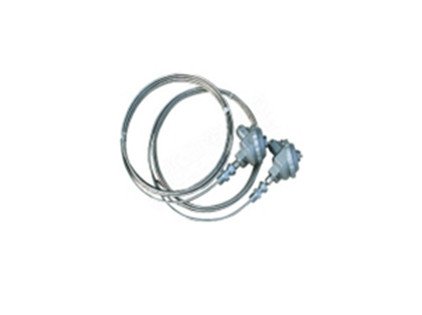

WZPK系列铠装铂电阻(图1)一、产品概述

铠装铂电阻是一种温度传感器,它比装配式铂电阻直径小,易弯曲,抗震性好,适宜安装在装配式铂电阻无法安装的场合。铠装铂电阻外保护套管采用不锈钢,内充满高密度氧化物质绝缘体,因此,它具有很强的抗污染性能和优良的机械强度,适合安装在环境恶劣的场合。

铠装铂电阻可用于测量-200~500℃范围内温度,可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性,可为显示仪,记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号。

二、工作原理

   铠装铂电阻工作原理:在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。

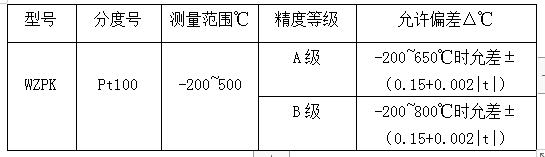

三、主要技术指标

    热电阻感温元件在100℃时的电阻值(R100)和它在0℃时的电阻(R0)比值R100/ R0

    分度号Pt100:A级R0=100±0.06Ω   B级R0=100±0.12Ω

    W100= R100/ R0=1.3850

WZPK系列铠装铂电阻(图2)

四、分类型式:

1、按接线盒分类:简易式端子、防水式接线盒、插座式端子、带连接导线

2、按安装固定形式分类:卡套螺栓式、卡套法兰式

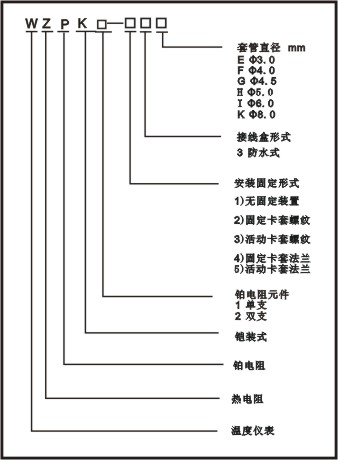

五、型号定义

WZPK系列铠装铂电阻(图3)
