热电偶温度传感器

WR系列装配式热电偶

产品概述

工业用装配式热电偶作为测量温度的传感器,通常和显示仪表,记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从 0~1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。


产品介绍

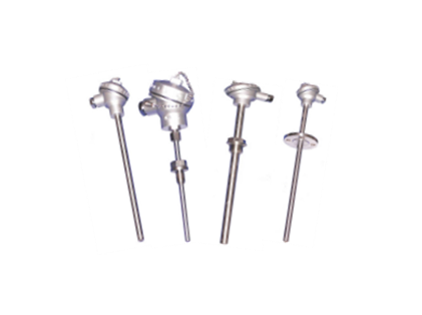

WR系列装配式热电偶(图1)WR系列装配式热电偶

一、产品简介

工业用装配式热电偶作为测量温度的传感器,通常和显示仪表,记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从 0~1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。

二、工作原理

热电偶的工作原理是,两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就指示出热电偶所产生的热电动势的对应温度值。

装配式热电阻偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组

成基本结构、并配以各种安装固定装置组成。



三、主要技术指标

WR系列装配式热电偶(图2)

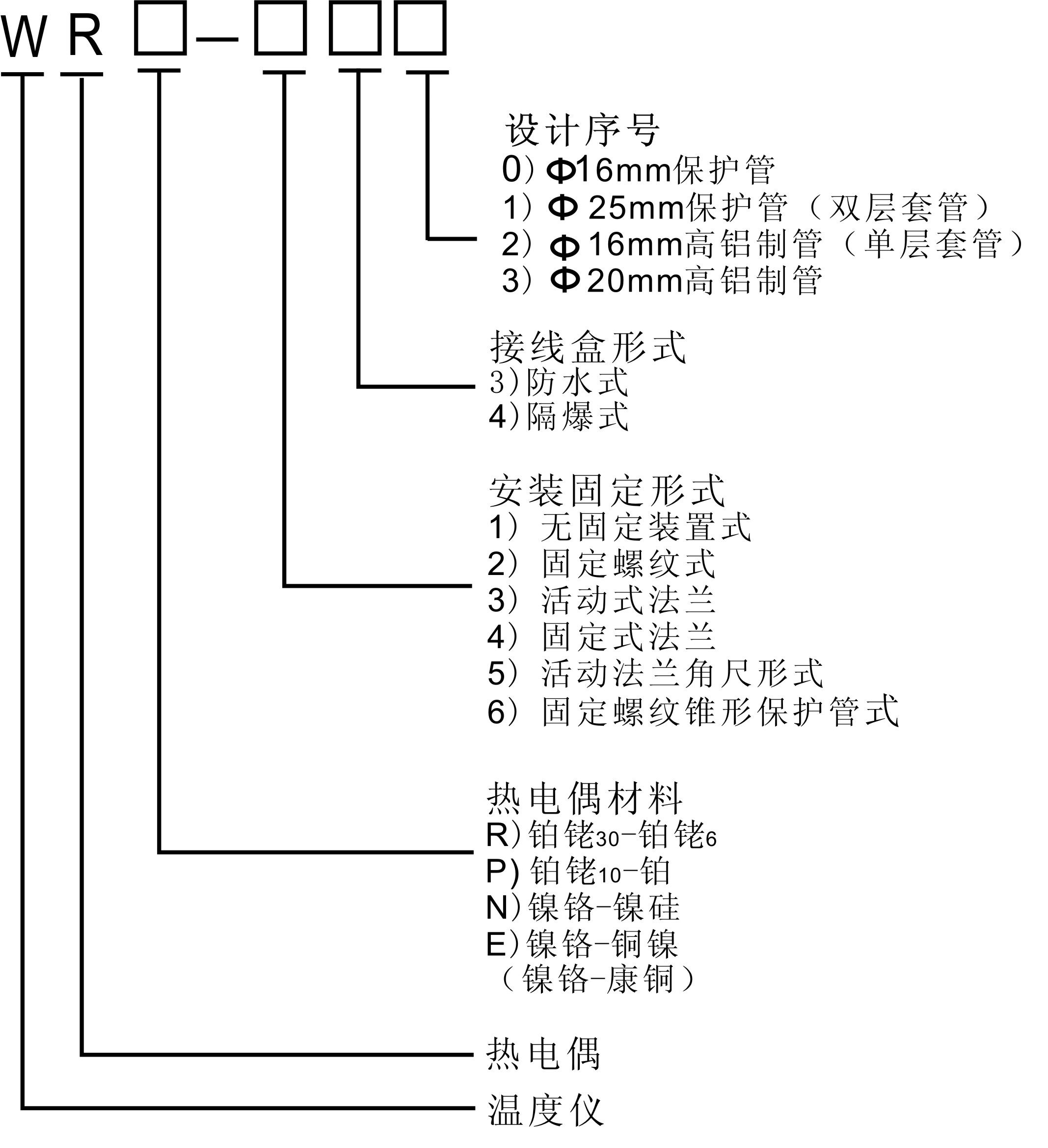

四、型号定义


WR系列装配式热电偶(图3)

五、型号规格:

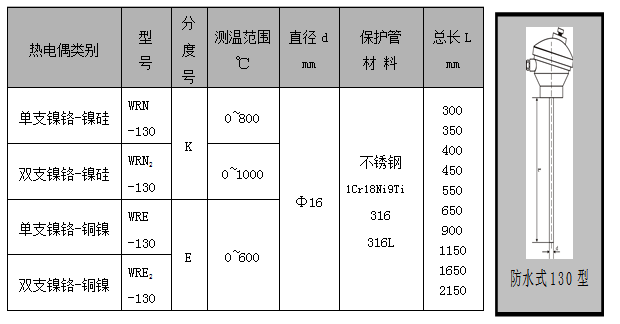

1、无固定装置不锈钢护管热电偶

WR系列装配式热电偶(图4)

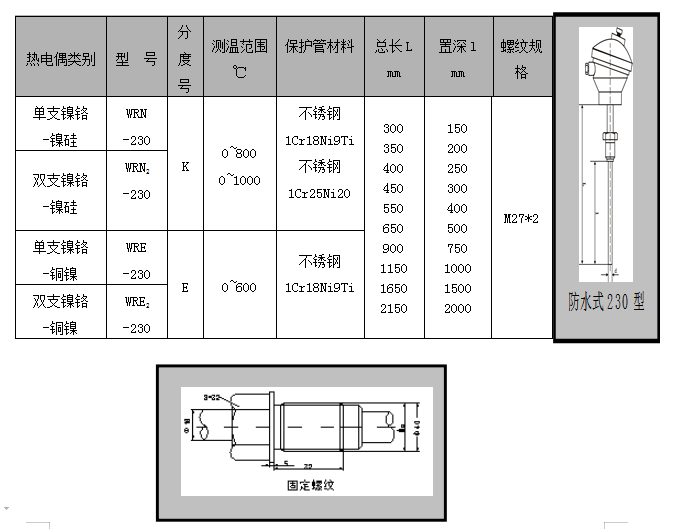

2、 固定螺纹式热电偶

WR系列装配式热电偶(图5)

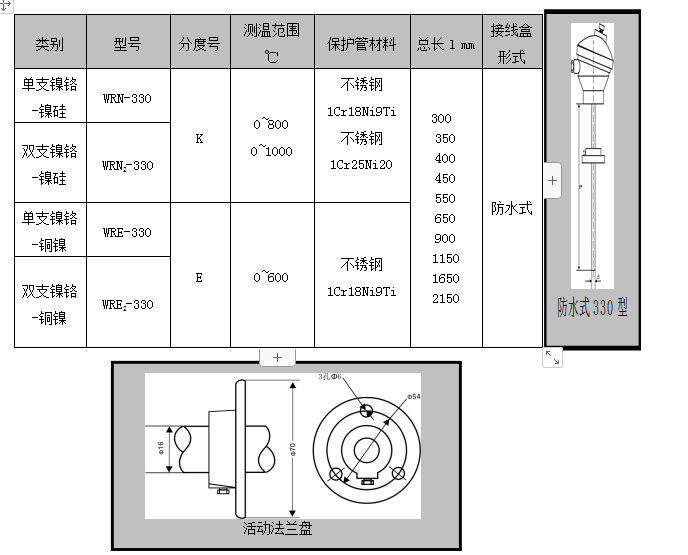

3. 活动法兰式热电偶

 WR系列装配式热电偶(图6)

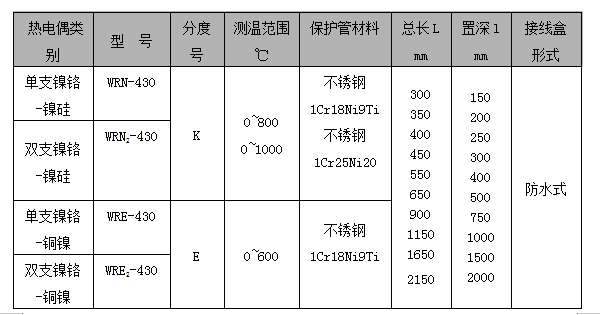

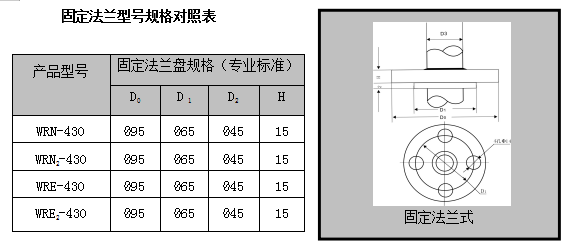

4、 固定法兰式热电偶

WR系列装配式热电偶(图7)




WR系列装配式热电偶(图8)

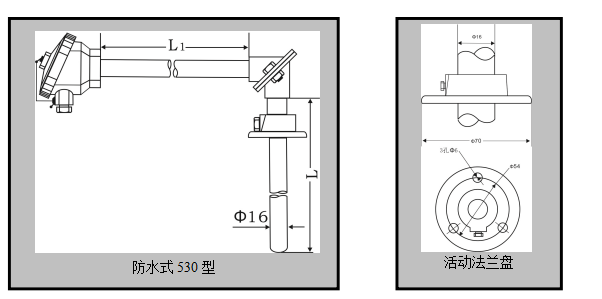

5、活动法兰角尺热电偶

WR系列装配式热电偶(图9)

WR系列装配式热电偶(图10)

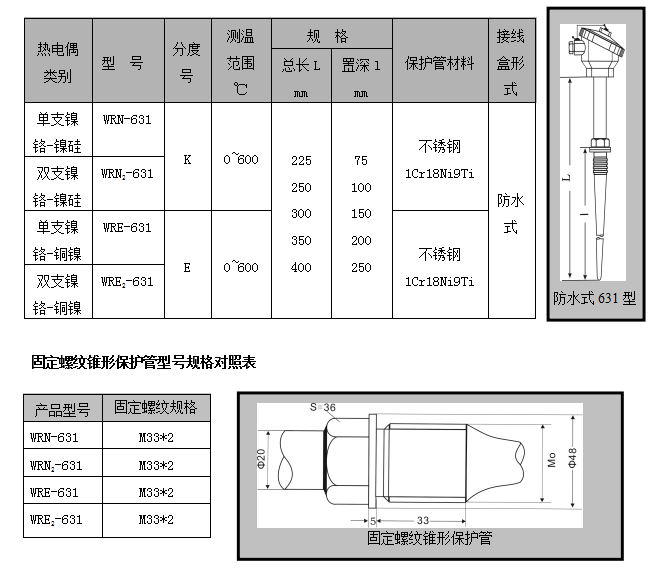

6、 固定螺纹锥形保护管热电偶

WR系列装配式热电偶(图11)
